      您現在的位置:蘇州良精閥門制造有限公司 > 產品展示

    點擊看大圖
    名稱:D341F4襯氟蝶閥
    ·詳細描述

    【閥門用途】

    D341F4蝸桿傳動襯氟蝶閥適用于各種不同類型工業管道中液體和氣體(包括蒸汽)的輸送,特別是具有嚴重腐蝕性介質的使用場合,如:硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

    【閥門型號】

    手動襯氟蝶閥型號:D41F4/P(半襯)、D41F46/P(半襯)、D41F4(全襯)、D41F46(全襯);
    蝸輪襯氟蝶閥型號:D341F4/P(半襯)、D341F46/P(半襯)、D341F4(全襯)、D341F46/P(全襯);
    氣動襯氟蝶閥型號:D641F4/P(半襯)、D641F46/P(半襯)、D641F4(全襯)、D641F46(全襯);
    電動襯氟蝶閥型號:D941F4/P(半襯)、D941F46/P(半襯)、D941F4(全襯)、D941F46(全襯)。

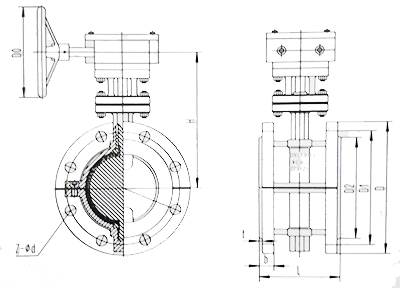

    【結構示意圖】

    襯氟蝶閥結構示意圖

    【技術參數標準】

    設計與制造標準:GB/T12238
    結構長度標準:GB12221(短系列) ASME B16.10 JIS B2002
    法蘭尺寸標準:HG/T20592-2009 ANS B1S52212
    壓力試驗標準:GB/T13927-92 API 598
    公稱壓力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、CLASS150
    驅動方式:氣動、手動、電動
    連接方式:對夾、法蘭

    【外形和連接尺寸】

    DN
    (mm)

    NPS
    (inch)

    L D D1 D2 F B N-ФD W D0 H WT(kg)
    PN0.6MPa
    40 1 1/2 106 130 100 90 3 16 4-Ф14 160 - 140 10
    50 2 108 140 110 110 3 16 4-Ф14 200 - 160 12
    65 2 1/2 112 160 130 125 3 16 4-Ф14 250 - 160 13
    80 3 114 185 150 145 3 18 4-Ф18 250 - 170 14
    100 4 127 205 170 175 3 18 4-Ф18 300 - 180 16
    125 5 140 235 200 200 3 20 8-Ф18 300 - 275 18
    150 6 140 260 225 200 3 20 8-Ф18 - 200 295 38
    200 8 152 315 280 255 3 22 8-Ф18 - 200 320 74
    250 10 250 370 335 310 3 24 12-Ф18 - 240 385 105
    300 12 270 435 375 362 4 24 12-Ф23 - 240 390 142
    350 14 290 485 445 412 4 26 12-Ф23 - 240 460 179
    400 16 310 535 495 462 4 28 16-Ф23 - 280 510 220
    450 18 330 590 550 518 4 28 16-Ф23 - 280 540 268
    500 20 350 640 600 568 4 30 16-Ф23 - 320 570 378
    600 24 390 755 705 670 5 30 20-Ф25 - 320 660 608
    700 28 430 860 810 775 5 32 24-Ф25 - 360 710 1050
    800 32 470 975 920 880 5 34 24-Ф30 - 360 780 1320
    900 36 510 1075 1020 980 5 36 24-Ф30 - 380 885 1795
    1000
    更新時間:2017/3/20
