  您現在的位置:蘇州良精閥門制造有限公司 > 產品展示

點擊看大圖
名稱:D941X中線法蘭電動蝶閥
·詳細描述

【產品用途】

D41X、D341X、D641X、D941X型中線法蘭蝶閥公稱壓力≤1.6MPa的食品,醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

【結構圖片】

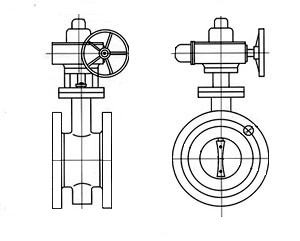

d941x電動法蘭蝶閥結構示意圖

【閥門型號】

常見的中線法蘭電動蝶閥型號有:d941x-10、d941f-10、d941x-16、d941f-16等。

【產品特點】

1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速。

2、由扭矩產生彈性密封。

3、密封部位可調節更換,密封性能可靠等特點。

4、驅動方式渦輪傳動、電動、氣動可選。

【執行標準】

設計規范: GB/T 12238

結構長度: GB/T 12221

法蘭連接: GB/T 9113

試驗與檢驗:GB/T 13927

【性能參數】

工作壓力(MPa) 1.0~1.6 (PN10-PN16)
適用溫度(℃) ≤180℃
適用介質 空氣、水、蒸氣、煤氣、油品等
材料 閥體 鑄鐵 球鐵 碳鋼 不銹鋼 鋁合金
蝶板 鑄鐵 球鐵 碳鋼 不銹鋼 鋁合金
閥桿 2Cr13 F304 F316
密封面 橡膠 NBR EPDM PTFE
填料 柔性石墨 PTFE

【外形尺寸】

DN L 1.0MPa 1.6MPa
D D1 H H1 z-Фd D D1 z-Фd
50 108 165 125 200 77 4-Ф18 165 125 4-Ф18
65 112 185 145 213 93 4-Ф18 185 145 4-Ф48
80 114 200 160 221 100 8-Ф18 200 160 8-Ф18
100 127 220 180 234 113 8-Ф18 220 180 8-Ф18
125 140 250 210 253 123 8-Ф18 250 210 8-Ф18
150 140 285 240 269 193 8-Ф22 285 240 8-Ф22
200 152 340 295 316 172 8-Ф22 340 295 12-Ф22
250 165 395 350 358 202 12-Ф22 405 355 12-Ф26
300 178 445 400 384 218 12-Ф22 460 410 12-Ф26
350 190 505 460 439 253 16-Ф22 520 470 16-Ф26
400 216 565 515 500 300 16-Ф26 580 525 16-Ф30
450 222 615 565 528 328 20-Ф26 640 585 20-Ф30
500 229 670 620 552 352 20-Ф26 710 650 20-Ф33
600 267 780 725 669 397 20-Ф30 840 770 20-Ф36
700 292 895 840 745 498 24-Ф30 910 840 24-Ф36
800 318 1015 950 803 571 24-Ф33 1025 850 24-Ф39
900 510 1115 1050 880 615 28-Ф33 - - -
1000 550 1230 1160 935 705 28-Ф36 - - -
1200 630 1455 1380 1067 827 32-Ф39 - - -



更新時間:2017/3/20
