  您現在的位置:蘇州良精閥門制造有限公司 > 產品展示

點擊看大圖
名稱:300X型緩閉止回閥
·詳細描述

【產品介紹】

300X緩閉止回閥基本介紹

【性能參數】

300X緩閉止回閥公稱通徑大小:DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600等。
300X緩閉止回閥公稱壓力大。篜N10、PN16以及PN25;

【工作原理】

緩閉止回閥工作原理

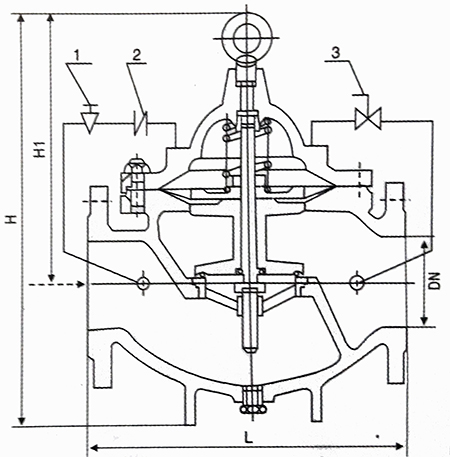

【結構示意圖】

緩閉止回閥結構示意圖

圖中標注數字注釋:1表示針形閥,2表示止回閥,3表示小球閥。

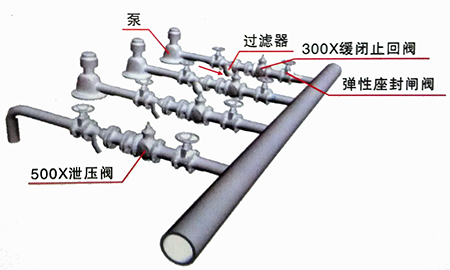

【安裝示意圖】

緩閉止回閥安裝示意圖

【主要外形尺寸】

DN L A1 A H1 H F
20 150 200 282 106 172 116
25 160 200 282 106 172 116
32 180 200 282 106 172 116
40 200 210 320 137 225 168
50 220 210 320 137 225 168
65 240 215 330 145 270 180
80 260 220 330 178 289 210
100 295 230 410 232 375 284
125 330 245 420 286 420 310
150 350 260 420 318 450 370
200 400 280 430 413 722 463
250 475 300 450 502 769 525
300 550 320 460 600 906 625
350 620 340 470 628 1480 705
400 700 360 480 677 1027 778
450 750 360 480 677 1027 778
500 800 410 780 750 1110 690
600 900 456 888 850 1286 785




更新時間:2017/3/20
