【產品用途】
氧氣專用截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有最佳的防爆阻燃性能，消除了氧氣管路上的不安全因素。
【閥門特點】
1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，氧氣截止閥具有最佳的防燃阻火性能。
2、安全可靠：本閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠。
【基本型號】
氧氣截止閥常見的基本型號有jy41w-16p、jy41w-16t、jy41y-16p、jy41y-16t、jy41w-25p、jy41w-25t、jy41y-25p、jy41w-40p、jy41w-40t、jy41y-40p等。

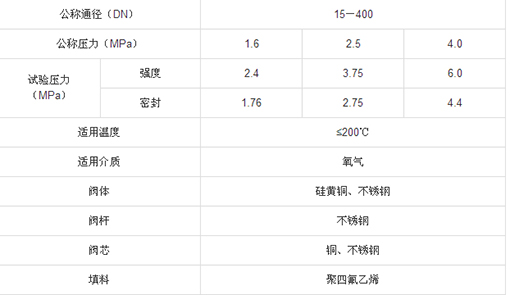

【性能參數】
【結構示意圖】
【外形和連接尺寸】
| DN |
L |
D |
D1 |
D2 |
b |
n-Фd |
H |
D0 |
| 25 |
160 |
115 |
85 |
65 |
14 |
4-Ф14 |
305 |
160 |
| 32 |
180 |
135 |
100 |
78 |
16 |
4-Ф18 |
316 |
160 |
| 40 |
200 |
145 |
110 |
85 |
16 |
4-Ф18 |
328 |
180 |
| 50 |
230 |
160 |
125 |
100 |
16 |
4-Ф18 |
356 |
200 |
| 65 |
290 |
180 |
145 |
125 |
18 |
4-Ф18 |
389 |
280 |
| 80 |
310 |
195 |
160 |
135 |
20 |
8-Ф18 |
400 |
280 |
| 100 |
350 |
215 |
180 |
155 |
20 |
8-Ф18 |
460 |
320 |
| 125 |
400 |
245 |
210 |
185 |
22 |
8-Ф18 |
528 |
320 |
| 150 |
480 |
280 |
240 |
210 |
24 |
8-Ф23 |
668 |
450 |
| 200 |
600 |
335 |
295 |
265 |
26 |
26-Ф23 |
795 |
500 |
| 250 |
650 |
405 |
355 |
320 |
30 |
30-Ф25 |
910 |
560 |
| 300 |
750 |
460 |
410 |
375 |
30 |
30-Ф25 |
1200 |
640 |
| 350 |
850 |
520 |
470 |
435 |
34 |
34-Ф25 |
1200 |
720 |
| 400 |
950 |
580 |
525 |
485 |
36 |
36-Ф30 |
1560 |
800 |
|
