  您現在的位置:蘇州良精閥門制造有限公司 > 產品展示

點擊看大圖
名稱:Z41W、Z41Y國標閘閥
·詳細描述

閥門說明】

Z41W、Z41Y國標閘閥適用于公稱壓力PN1.6~6.4MPa,工作溫度-29~600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質,不能作調節和節流。國標閘閥適用介質為:水、油品、蒸汽、酸性介質等。

【結構簡圖】

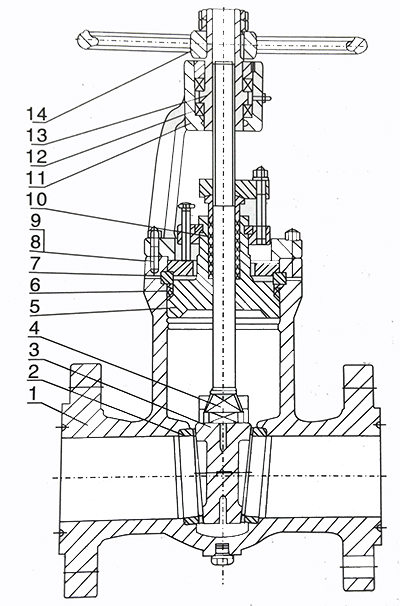

國標閘閥結構示意圖

圖中數字注釋:1表示閥體,2表示閥座,3表示閘板,4表示閥桿,5表示閥蓋,6表示密封圈,7表示四合環,8表示雙頭螺柱,9表示六角螺母,10表示填料,11表示支架,12表示軸承,13表示閥桿螺母,14表示手輪。

【執行標準】

設計標準采用GB/T 12234
結構長度標準采用GB/T 12221
試驗和檢驗標準采用GB/T 13927、JB/T 9092
連接法蘭標準采用:GB/T 9113、JB/T 79、HG20592

【連接尺寸】

國標閘閥型號 公稱通徑 尺寸
L D D1 D2 b-f z-Φd H D0
Z41W-1.6MPa 15 130 95 65 45 14-2 4-Φ14 170 120
20 150 105 75 55 14-2 4-Φ14 200 120
25 160 115 85 65 14-2 4-Φ14 215 140
32 180 135 100 78 16-2 4-Φ18 260 160
40 200 145 110 85 16-3 4-Φ18 290 200
50 250 160 125 100 16-3 4-Φ18 345 220
65 265 180 145 120 18-3 4-Φ18 360 240
80 280 195 160 135 20-3 8-Φ18 385 280
100 300 215 180 155 20-3 8-Φ18 430 300
125 325 245 210 185 22-3 8-Φ18 520 320
150 350 280 240 210 24-3 8-Φ23 610 350
200 400 335 295 265 26-3 12-Φ23 765 400
250 450 405 355 320 30-3 12-Φ25 895 450
300 500 460 410 375 30-4 12-Φ25 1145 500
350 550 520 470 435 34-4 16-Φ25 1200 550
400 600 580 525 485 36-4 16-Φ30 1400 600
450 650 640 585 545 40-4 20-Φ30 1500 650
500 700 705 650 608 44-4 20-Φ34 1630 700
600 800 840 770 718 48-5 20-Φ41 1830 800




更新時間:2017/3/20
