  您現在的位置:蘇州良精閥門制造有限公司 > 產品展示

點擊看大圖
名稱:Z40W、Z40Y美標閘閥
·詳細描述

【閥門用途】

Z40W、Z40Y美標閘閥適用于 ANSI Class150~2500、PN20~42、JIS10~20K,工作溫度 -29~425℃(碳鋼)及 -40~500℃(不銹鋼)的名種管路上,用于截斷或接通管路中的介質。通過選用不同的材質,可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

美標閘閥特點:
①產品設計制造符合國外先進標準要求,密封可靠,性能優良。
②結構設計緊湊合理,造型美觀。
③采用楔式彈性閘板結構,中大口徑設置滾動軸承,啟閉輕松。
④閥體材料品種齊全,填料、墊片根據實際工況或用戶要求合理選配,可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。

【執行標準】

設計與制造標準:API 600

法蘭尺寸標準:ANSI B16.5

結構長度標準:ANSI B16.10

壓力~溫度標準:ANSI B16.34

檢驗與試驗標準:API 598

【結構圖片】

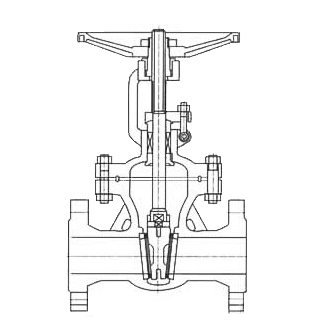

美標閘閥結構示意圖

【性能規范】

公稱壓力(Lb) 強度試驗 水密封試驗 氣密封試驗
MPa Lbf/in² Mpa Lbf/in² MPa Lbf/in²
150 3.1 450 2.2 315 0.5~0.7 60~100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
【零件材料】
閥體、閥蓋、閘板 WCB ZG1Cr18Ni 9TiCF8(304) CF3(304L) ZG1Cr18Ni12Mo2Ti CF8M(316)
密封面 Cr13或硬質合金 本體(W)或硬質合金(Y)
閥桿及內件 2Cr13 1Cr18Ni9Ti 0Cr19Ni9(304) 00Cr19Ni11(304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2(316)
填料 柔性石墨
墊片 不銹鋼纏繞墊片
適用介質 水、蒸汽、油品等 硝酸等腐蝕性介質 強氧化性介質 醋酸等腐蝕性介質
適用溫度 -29~425 ℃ -40~500 ℃

【主要外形尺寸】

CLASS150下美標閘閥的外形尺寸

傳動方式 手動 齒傳動
NPS L H0 D0 H1 D1
2 178 360 200 - -
2 1/2 190 410 200 - -
3 203 440 250 - -
4 229 500 250 - -
5 254 580 300 - -
6 267 660 300 - -
8 292 775 350 - -
10 330 925 450 - -
12 356 1100 500 - -
14 381 1295 600 1651 310
16 406 1435 600 1879 460
18 432 1626 650 2184 460
20 457 1829 650 2431 610
24 508 2175 700 2873 610
26 559 2235 750 3086 610
28 610 2310 750 3327 610
30 610 2695 800 3606 610
32 660 - - 3708 610
36 711 - - 3924 610
40 812 - - 4318 610
42 812 - - 4546 610
48 1066 - - 5181 610

CLASS300下的美標閘閥外形尺寸

傳動方式 手動 齒傳動
NPS L H0 D
更新時間:2017/3/20
