  您現在的位置:蘇州良精閥門制造有限公司 > 產品展示

點擊看大圖
名稱:Q647氣動固定球閥
·詳細描述

【產品用途】

Q647氣動固定式球閥是新一代高性能球閥,適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比,工作時,閥前流體壓力在球體上產生的作用力全部傳遞給軸承,不會使球體向閥座移動,因而閥座變形小,密封性能穩定、使用壽命長,適用于高壓、大口徑場合。

【性能參數】

氣動固定球閥型號 試驗壓力ps(MPa) 工作溫度(℃) 適用介質
殼 體 密封(液) 密封(氣)
Q647F-10 1.5PN 1.1PN 0.6 MPa -29-200(加玻纖增強聚四氟乙烯)、
-29-300(對位聚苯)
水、蒸汽、油品等
Q647F-16 硝酸等腐蝕性介質
Q647F-25 強氧化性介質
Q647F-64 醋酸等腐蝕性介質
Q647F-160 尿素等腐蝕性介質
【零件材料】
閥 體 球體、閥桿 閥 座
WCB 2Cr13 加玻纖增強聚四氟乙烯、對位聚苯
ZG1Cr18Ni9Ti 1Cr18Ni9Ti
CF8 0Cr19Ni9-(304)
CF3 00Cr19Ni11-(304L)
ZG1Cr18Ni-12Mo2Ti 1Cr18Ni12-Mo2Ti
CF8M 0Cr17Ni12-Mo2(316)
CF3M 00Cr17Ni14-Mo2(316l)

【外形尺寸】

PN1.6MPa下的氣動固定球閥外形尺寸

DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 498 591 686
L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914 1067 1245
H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
氣動 H3 215 240 264 274 379 389 479 552 666 736 926 1059 1127 1393 1468 1538 1538 1450
L2 200 270 270 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360 1360 2840

PN2.5MPa下的氣動固定球閥外形尺寸

DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 498 591 686
L 165 180 190 216 241 283 305 381 403 502 648 648 762 838 914 991 1143 1346
H 50 55 80 102 114 127 152 184 219 273 395 395 430 470 550 580 700 800
氣動 H3 215 240 264 340 379 452 479 646 666 814 1059 1059 1150 1205 1250 1295 1390 1470
L2 200 270 270 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300

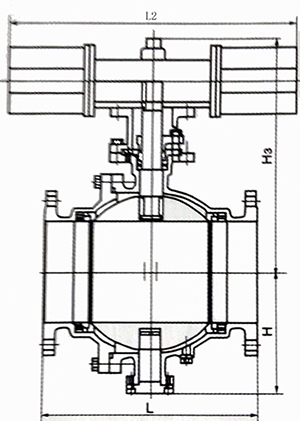

【結構簡圖】

氣動固定球閥結構示意圖




更新時間:2017/3/20
