【產品用途】
Q347H、Q347F硬密封固定球閥廣泛用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;化工產品、醫藥和食品生產中;水電、火電和核電的電力生產系統中;城市和工業企業的給排水、供熱和供氣系統中。

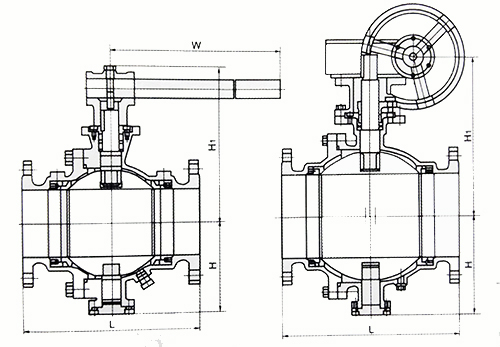

【結構簡圖】
【基本型號】
硬密封固定球閥常見的型號有Q47H、Q47Y、Q347H、Q347Y、Q347F、Q647H、Q647Y、Q947H、Q947Y等。
【執行標準】
設計和制造標準：GB/T12237
結構長度標準：GB/T12221
閥門檢驗和試驗標準：GB/T13927
連接法蘭標準：JB/T79.1 GB/T9113.1-9113.4
【零件材質】
| 閥體 |
閥桿 |
閥球 |
密封面 |
墊片 |
填料 |
工作溫度 |
適用介質 |
| WCB |
1Cr13 |
1Cr13 |
1Cr13
司太立合金
本體材料 |
柔性石墨
不銹鋼加柔性石墨
08軟鋼
F304 F316 |
柔性石墨
編結石墨 |
-29-425℃ |
水、蒸汽、油品 |
| WC6 |
15CrMo |
15CrMo |
-29-425℃ |
| WC9 |
25Cr2MoV |
25Cr2Mov |
| LCB |
304 |
304 |
-46-354℃ |
| CF8 |
304 |
304 |
-196-600℃ |
部分酸、堿 |
| CF3 |
304L |
304L |
| CF8M |
316 |
316 |
| CF3M |
316L |
316L |
【外形尺寸】
PN1.6MPa下的硬密封固定球閥外形尺寸
| DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
| d1 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
337 |
387 |
438 |
498 |
591 |
686 |
| L |
165 |
180 |
190 |
216 |
241 |
283 |
305 |
356 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
1067 |
1245 |
| H |
50 |
55 |
80 |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 |
700 |
800 |
PN2.5MPa下的硬密封固定球閥外形尺寸
| DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
| d1 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
337 |
387 |
438 |
498 |
591 |
686 |
| L |
165 |
180 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
502 |
648 |
648 |
762 |
838 |
914 |
991 |
1143 |
1346 |
| H |
50 |
55 |
80 |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
395 |
395 |
430 |
470 |
550 |
580 |
700 |
800 |
|
