【產品說明】
Q341F不銹鋼渦輪法蘭球閥：蝸桿傳動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料(Q341F)、金屬堆焊鈷基(Q341Y)，公稱壓力 PN16~PN40，閥體材料為WCB、CF8、CF8M的球閥。
【性能參數】
| 不銹鋼法蘭球閥型號 |
PN |
工作壓力 /MPa |
適用溫度 /℃ |
適用介質 |
| Q341F-16C |
16 |
1.6 |
≤180 |
水、氣、油 |
| Q341F-25 |
25 |
2.5 |
| Q341F-40 |
40 |
4.0 |
| Q341Y-16C |
16 |
1.6 |
≤425 |
水、氣、油含顆粒介質 |
| Q341Y-25 |
25 |
2.5 |
| Q341Y-40 |
40 |
4.0 |
| Q341F-16P |
16 |
1.6 |
≤180 |
硝酸類 |
| Q341F-25P |
25 |
2.5 |
| Q341F-40P |
40 |
4.0 |
| Q341Y-16P |
16 |
1.6 |
≤450 |
水、氣、油含顆粒介質 |
| Q341Y-25P |
25 |
2.5 |
| Q341Y-40P |
40 |
4.0 |
| Q341F-16R |
16 |
1.6 |
≤180 |
硝酸類 |
| Q341F-25R |
25 |
2.5 |
| Q341F-40R |
40 |
4.0 |
| Q341Y-16R |
16 |
1.6 |
≤450 |
水、氣、油含顆粒介質 |
| Q341Y-25R |
25 |
2.5 |
| Q341Y-40R |
40 |
4.0 |
【執行標準】
設計、制造標準：GB/T12273
結構長度標準：GB/T12221
連接法蘭標準：JB/T9.1~79.4、GB/T9113.1~9113.4
閥門檢查和試驗標準：ISO5208 【零件材料】
| 閥體 |
閥桿 |
密封面 |
填料 |
| WCB |
2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti |
PTFE、增強 PTFE |
PTFE |
|
|
| 金屬堆焊鈷基 |
柔性石墨 |
|
|
| CF8 |
304 |
PTFE、增強 PTFE |
PTFE |
|
|
| 金屬堆焊鈷基 |
柔性石墨 |
|
|
| CF8M |
316 |
PTFE、增強 PTFE |
PTFE |
|
|
| 金屬堆焊鈷基 |
柔性石墨 |
|
|
【外形尺寸】
| DN |
L |
D |
N |
重量/kg |
| 125 |
320 |
245 |
542 |
110 |
| 150 |
360 |
280 |
572 |
130 |
| 200 |
457 |
335 |
638 |
200 |
| 250 |
533 |
405 |
828 |
245 |
| 300 |
610 |
460 |
948 |
500 |

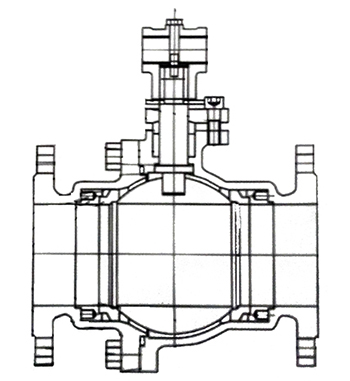

【結構示意圖】
|
